Como funciona um anel giratório?

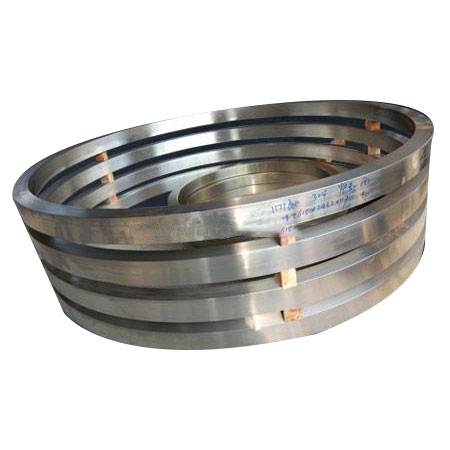

Anéis giratórios, também conhecidos como rolamentos giratórios ou rolamentos de mesa giratória, são uma forma de rolamento projetada para permitir movimento rotacional entre vários componentes. Eles são comumente usados ​​em equipamentos industriais, agrícolas e florestais pesados. Outras áreas de aplicação incluem robótica, equipamentos de manuseio de materiais e equipamentos de mineração. Então, como exatamente funciona um anel giratório?

Os anéis giratórios são projetados para funcionar em sistemas de esfera, gaiola, pista e montagem. Sua estrutura principal possui dois anéis em um rolamento de mesa giratória. O anel externo fica plano sobre uma superfície estacionária e é fixado com parafusos. O anel interno é então preso ao objeto giratório usando um tipo de adaptador ou suporte. Ele opera de maneira rotativa porque o anel externo permanece montado na superfície de montagem. Pense nisso como um guindaste gira sem mudar de posição.

O movimento entre os anéis superior e inferior é facilitado por elementos deslizantes ou rolantes. Se o anel giratório for usado com rolamentos de esferas, ele vem com componentes adicionais, como bujões de carga e vedações, para facilitar a lubrificação. Vale a pena notar queanéis giratórioso uso de rolamentos de esferas produz um atrito muito baixo.

No entanto, os anéis giratórios que utilizam movimento deslizante dependem de almofadas substituíveis (plástico) instaladas entre eles. Da mesma forma, para aplicações horizontais planas, recomenda-se um anel giratório com revestimento plástico. Para equipamentos projetados para movimento vertical, os rolamentos de esferas seriam uma escolha melhor.

Para facilitar o uso deanéis giratórios, eles são equipados com engrenagens no anel externo. Em seguida, eles podem ser movidos por meio de engrenagens helicoidais, engrenagens externas, acoplamentos de placa de acionamento, correias externas. Se você usar um anel giratório com revestimento de plástico, eles serão isolados eletricamente, portanto, nenhum isolamento adicional será necessário. Isso significa que você pode passar cabos no centro giratório sem polímero adicional ou aterramento. No entanto, os anéis giratórios que utilizam rolamentos de esferas requerem revestimentos de polímero adicionais para evitar que a corrente flua dos cabos para o anel giratório.

Depois de sabermos como funciona o anel giratório, como escolhemos o rolamento do anel giratório correto? 1. Procure um anel giratório projetado com materiais de alta qualidade. 2. Escolha um rolamento de anel giratório que atenda às especificações do seu equipamento. 3. Escolha um rolamento que possa suportar a carga máxima, certificando-se de incluir cargas estáticas e dinâmicas aplicadas ao rolamento. 4. Compre rolamentos projetados por uma marca de qualidade para garantir a qualidade, os rolamentos da HUAXI são dignos de sua confiança.

O anel giratório é amplamente utilizado nos seguintes campos:

Máquinas de engenharia: como escavadeiras, escavadeiras e outros equipamentos mecânicos que precisam girar com frequência; Máquinas metalúrgicas: amplamente utilizadas em laminadores e máquinas de lingotamento contínuo para suportar cargas pesadas; Petroquímico: utilizado em equipamentos como plataformas de perfuração e navios-tanque, adaptados a ambientes de alta temperatura e alta umidade.

Além disso, também pode ser usado em energia eólica, indústria leve, máquinas têxteis e outros campos. A operação desses equipamentos é indissociável do suporte do Anel Giratório, que pode suportar grandes forças radiais e axiais, além de possuir alta precisão de rotação e vida útil. Ao mesmo tempo, seu desempenho de vedação é bom e adequado para trabalho em diversos ambientes.

Como todos os outros rolamentos, o anel giratório é usado para conexão entre duas estruturas para suportar movimento e transferência de carga. Embora sejam tradicionalmente considerados tipos de rolamentos muito grandes, este não é o caso. Como podem fornecer uma abertura muito pequena de 50 mm, podem ser uma excelente escolha para muitas aplicações nas suas instalações, incluindo robótica. Vale ressaltar que lembre-se de mantê-los sempre nas melhores condições, principalmente para garantir que estejam devidamente lubrificados.
