Por que o anel giratório é fundamental para o movimento giratório de máquinas pesadas e turbinas eólicas?

No mundo da maquinaria pesada, existe um componente que permite a rotação sob cargas imensas: o anel giratório. Também conhecido como rolamento de mesa giratória, este rolamento de grande escala lida simultaneamente com forças axiais, forças radiais e momentos de tombamento, tornando-o indispensável para equipamentos como escavadeiras, guindastes, turbinas eólicas e plataformas aéreas de trabalho. Nós examinamos oAnel giratóriodeHuaxi, explorando seus princípios de design, requisitos de materiais e o papel crítico que desempenha em indústrias que vão desde a construção até as energias renováveis. Também analisamos as capacidades de fabricação, os sistemas de qualidade e as certificações que tornamHuaxium fornecedor confiável neste campo exigente.

A “junta” que mantém a indústria pesada em movimento

Imagine uma enorme turbina eólica girando suas pás para enfrentar o vento. Ou um guindaste imponente girando sua lança para levantar cargas pesadas. Ou uma escavadeira balançando o braço para cavar a terra. Em cada uma dessas máquinas, existe um único componente que torna possível a rotação – o anel giratório. Muitas vezes chamada de “junta de máquina”, esse grande rolamento conecta a estrutura superior rotativa à estrutura inferior estacionária, transmitindo forças enormes e permitindo um movimento suave e controlado.

Um anel giratório não é um rolamento comum. Geralmente tem diâmetro grande – variando de 0,4 a 10 metros – e deve suportar cargas combinadas que destruiriam rolamentos padrão. Essas cargas incluem forças axiais (peso vertical), forças radiais (empurrões e puxões horizontais) e momentos de tombamento (forças de inclinação). O design do anel giratório, com seus elementos rolantes, pistas e dentes de engrenagem muitas vezes integrados, permite suportar essas cargas enquanto mantém um controle rotacional preciso.

Flange Co. de Jiangyin Huaxi, Ltd., uma subsidiária do Grupo Jiangsu Huaxi, fabrica peças forjadas tipo anel e flanges acabados desde 1984. A empresa produz 35.000 toneladas de peças forjadas tipo anel e 25.000 toneladas de flanges acabados e acessórios para tubos anualmente, com mais de 10.000 especificações. DelesAnel giratórioos produtos são feitos de aço inoxidável, aço carbono, aço-liga e aço duplex e são exportados para 28 países. Este artigo explora os recursos, processos de fabricação e aplicações que tornam a Huaxi um player significativo no mercado de anéis giratórios.

Especificações Técnicas

Abaixo está um resumo das principais características e capacidades doAnel giratórioprodutos deHuaxi.

O que torna um anel giratório diferente dos rolamentos comuns?

Para entender o valor de um anel giratório, é útil observar as demandas exclusivas que ele deve atender.

Capacidade de carga combinada

Um anel giratório é projetado para lidar com uma combinação de forças que destruiriam rapidamente um rolamento padrão. Num guindaste, o peso da carga e da lança cria um enorme momento de tombamento. Numa turbina eólica, o peso da nacela e das pás gera cargas axiais, enquanto as forças do vento criam cargas radiais e de inclinação. O design robusto do anel giratório – com pistas de grande diâmetro e múltiplas fileiras de elementos rolantes – distribui essas forças de forma eficaz.

Grande diâmetro, altura compacta

Os anéis giratórios são caracterizados pelo seu grande diâmetro em relação à sua altura. Este formato em “placa” permite que sejam montados diretamente entre as estruturas superior e inferior de uma máquina, economizando espaço e proporcionando a capacidade de carga necessária. O diâmetro pode variar de 200 mm a 10.000 mm ou mais, dependendo da aplicação.

Dentes de engrenagem integrados

Muitos anéis giratórios incluem dentes de engrenagem no anel interno ou externo, permitindo a integração direta com um pinhão de transmissão. Isto elimina a necessidade de uma engrenagem separada, simplificando o projeto da máquina e reduzindo o peso. As opções incluem engrenagem interna, engrenagem externa ou configurações sem dentes.

Flexibilidade de montagem

Os anéis giratórios são normalmente montados usando orifícios para parafusos nos anéis interno e externo. Isto permite uma fácil integração na estrutura da máquina. Projetos flangeados com furos para parafusos são comuns, proporcionando fixação segura.

Processo de Fabricação: Da Matéria Prima ao Anel Acabado

A produção de um anel giratório de alta qualidade requer recursos avançados de forjamento, usinagem e tratamento térmico.Huaxitem investido fortemente nestas áreas.

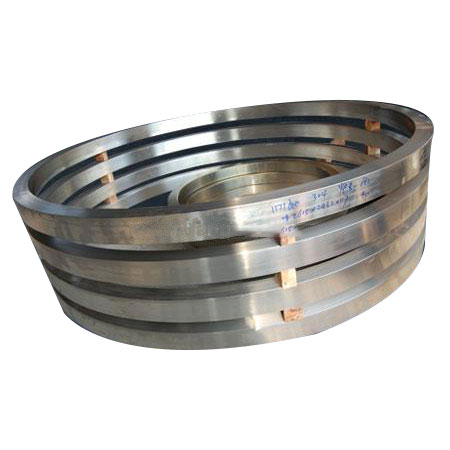

Forjamento tipo anel

O processo começa com um lingote ou tarugo de aço, que é aquecido e depois forjado em forma de anel.Huaxinósa prensas hidráulicas de óleo de 3.600 toneladas, moinhos de anel de 5 m e martelos eletro-hidráulicos para moldar o material. Este processo de forjamento alinha a estrutura dos grãos do aço, melhorando sua resistência, tenacidade e resistência à fadiga.

Usinagem de Precisão

Após o forjamento, o anel passa por usinagem de precisão.Huaxiestá equipada com tornos verticais de 2 a 5 m, furadeiras NC de 5 m e outros equipamentos avançados. Essas máquinas produzem as dimensões precisas, furos para parafusos e dentes de engrenagem necessários para o anel giratório acabado. O uso da tecnologia CNC garante consistência e precisão.

Tratamento térmico

O tratamento térmico é fundamental para alcançar as propriedades mecânicas necessárias para os anéis giratórios. O processo normalmente envolve normalização, recozimento, têmpera e revenimento. Para aplicações exigentes como turbinas eólicas, são utilizados materiais como 42CrMo4V, que requerem parâmetros de tratamento térmico específicos para atingir a resistência e tenacidade exigidas.

Controle e Inspeção de Qualidade

Huaxipossui um sistema de garantia de qualidade perfeita e um conjunto completo de modernos equipamentos de inspeção físico-química. O departamento de qualidade reporta-se diretamente ao Gerente Geral e controla rigorosamente cada etapa do processo de produção. Isso garante que materiais não conformes nunca entrem no armazém, passem para o próximo processo ou saiam da fábrica.

Aplicações em indústrias-chave

OAnel giratóriodeHuaxié usado em uma ampla variedade de indústrias onde cargas pesadas devem girar de forma confiável.

• Energia Eólica– Os anéis giratórios são componentes críticos em turbinas eólicas, utilizados no sistema de guinada (para virar a nacele na direção do vento) e no sistema de inclinação (para ajustar o ângulo da pá). Os anéis devem resistir a condições climáticas extremas e fornecer operação confiável por décadas.

• Construção e Escavação– Escavadeiras, guindastes e plataformas aéreas de trabalho dependem de anéis giratórios para seu movimento rotacional. Essas máquinas operam em ambientes exigentes com cargas pesadas e movimentos frequentes, muitas vezes oscilantes.

• Manuseio de Materiais– Guindastes portuários, descarregadores de navios e recuperadores de empilhadeiras usam anéis giratórios para girar suas lanças e equipamentos de manuseio. Os anéis devem suportar cargas elevadas e ciclos de trabalho frequentes.

• Equipamento de mineração– Máquinas de mineração em grande escala, como draglines e escavadeiras de rodas de caçamba, utilizam anéis giratórios para apoiar e girar suas estruturas maciças.

• Marítimo e Offshore– Os anéis giratórios são usados ​​em guindastes de navios, guindastes de plataformas offshore e outras aplicações marítimas onde a resistência à corrosão e a confiabilidade são fundamentais.

• Máquinas Industriais– Muitos tipos de equipamentos industriais, desde robótica até mesas giratórias, utilizam anéis giratórios para controle rotacional preciso.

Perguntas frequentes

P: O que é um anel giratório e o que ele faz?

R: Um anel giratório, também conhecido como rolamento de base giratória, é um rolamento grande que pode suportar simultaneamente forças axiais, forças radiais e momentos de tombamento. Ele permite que uma estrutura gire enquanto suporta cargas pesadas. As aplicações incluem guindastes, escavadeiras, turbinas eólicas e plataformas aéreas de trabalho.

P: Quais materiais são usados ​​nos anéis giratórios?

R: Os materiais comuns incluem 50Mn, 42CrMo e C45. Para aplicações exigentes, como turbinas eólicas, são utilizados materiais de alta qualidade, como 42CrMo4V.Huaxioferece anéis giratórios em aço carbono, aço inoxidável, aço-liga e aço duplex.

P: O anel giratório pode ser personalizado?

R: Sim.Huaxipode produzir anéis giratórios de acordo com desenhos ou amostras do cliente. As opções incluem diferentes diâmetros, configurações de engrenagens (internas, externas ou desdentadas) e padrões de furos de montagem.

P: Quais certificações a Huaxi possui para a produção de anéis giratórios?

UM:Huaxipossui ISO9001, TUV Rheinland ISO9001 e PED alemão, autorização da Sociedade Classificadora da China, avaliação empresarial de exportação AQSIQ Classe A e aprovação de fábrica BV. Essas certificações demonstram conformidade com padrões internacionais de qualidade e segurança.

P: Quais indústrias usam anéis giratórios?

R: Os anéis giratórios são usados ​​em energia eólica, construção e escavação, manuseio de materiais, mineração, marinha e offshore e máquinas industriais em geral.

P: Qual é a faixa típica de diâmetro de um anel giratório?

R: O diâmetro de um anel giratório normalmente varia de 0,4 a 10 metros, com algumas aplicações exigindo tamanhos ainda maiores.

Conclusão

OAnel giratóriodeHuaxi é um componente crítico do maquinário que alimenta a indústria moderna. Sua capacidade de lidar com cargas combinadas e ao mesmo tempo permitir uma rotação suave e controlada o torna essencial para aplicações que vão desde turbinas eólicas até equipamentos de construção. O processo de fabricação – desde o forjamento tipo anel até a usinagem de precisão e tratamento térmico – requer recursos avançados e rigoroso controle de qualidade, áreas nas quaisHuaxiinvestiu significativamente.

Com mais de 35.000 toneladas de produção anual de forjamento tipo anel, uma base abrangente de equipamentos e um conjunto de certificações internacionais,Huaxiposicionou-se como um parceiro capaz para clientes em 28 países. A capacidade da empresa de produzir produtos padrão e personalizados, combinada com seu compromisso com a qualidade, a torna uma fonte confiável de anéis giratórios e componentes relacionados.

Se você estiver procurando um fornecedor confiável de anéis giratórios para sua aplicação industrial, de energia eólica ou de construção, ou se tiver dúvidas sobre especificações personalizadas e preços, nós o encorajamos acontactnós hoje.
